녹조제거시스템

GT이오나이저

제품특징

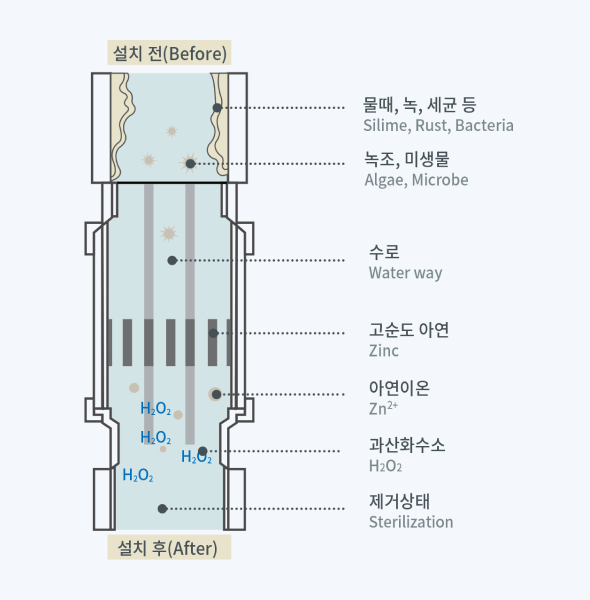

GT이오나이저의
구조

친환경 녹조제거기 GT이오나이저는 적은 전력으로 지속적인 과산화수소를 발생시켜 녹조를 제거하는 방식을 채택함으로, 수명이 길고, 친환경적으로 작동하는 제품입니다.

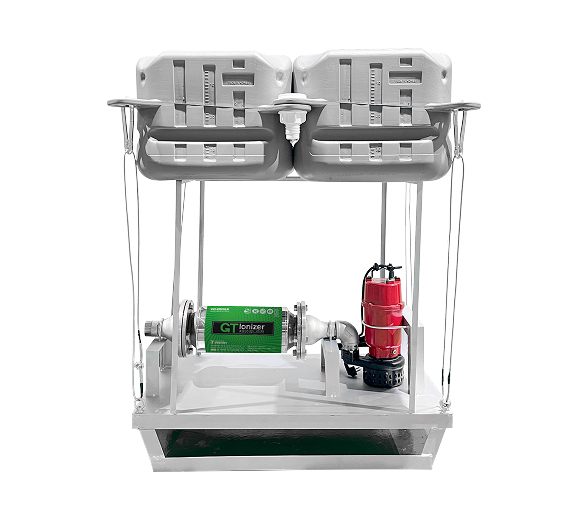

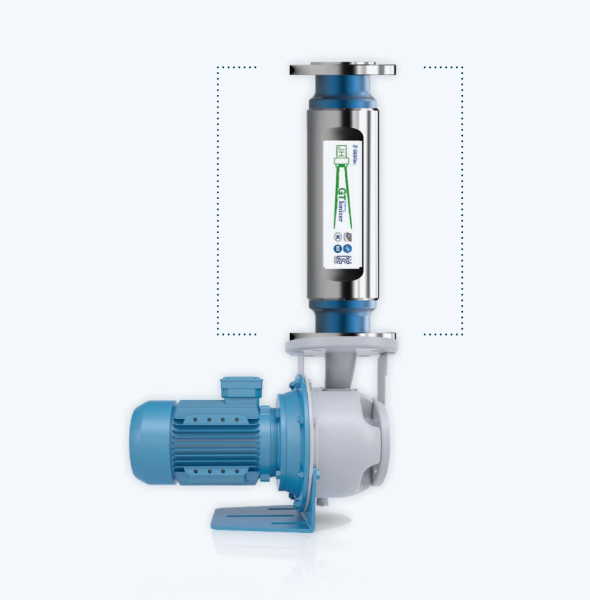

  • GT 이오나이저 실물

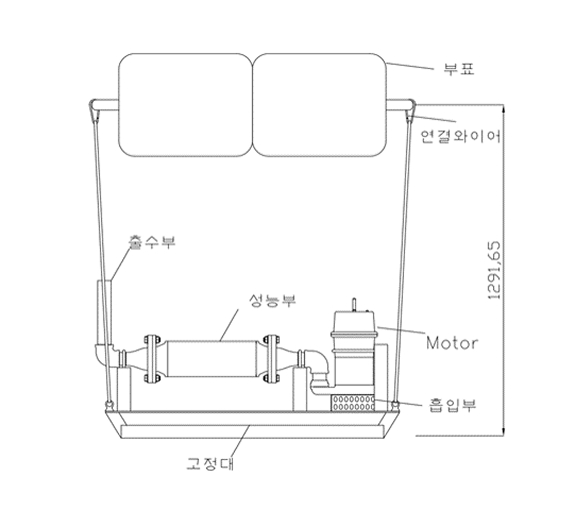

  • GT Ionizer 도면

GT이오나이저
사용시 기대 효과

  1. 녹조제거
    악취제거

  2. 수질개선
    (용존산소량 증가)

  3. 생태계 보호

  4. 정수처리
    비용 절감

친환경 녹조제거기 GT이오나이져
친환경 공법
  • 아연 이온화 REDOX 이용
  • UV램프로 유기물질 분해
  • 자성복합체를 이용한 부유물질 처리 기술
생태계 보존
  • 장기간 사용가능
  • 처리시간과 용량이 우수
경제성
  • 친환경 공법
  • 화학 약품 미사용
우수한 기술과 비용절감 효과
기술 안정성
  • 고순도 금속아연 가공으로 유해물질 미발생 [KS D 1930:2012, WHO 마시는 물 지침자료]
  • 아연 발생농도 0.1㎎/L 이하 [먹는 물 수질기준 3㎎/L이하]
  • 약품을 사용하지 않아 인체에 무해하고 생태계 보존 (순수 아연과 물 속 산소가 반응하여 아연이온과 과산화수소 발생)
  • 순환, 반복형 처리 프로세스로 녹조의 재발 방지
비용 최소화
  • 간편한 시공과 설치기간 단축으로 비용 최소화 [1~2일 내 설치 가능]
  • 유지관리 편의성 증대, 비용 절감
  • 별도의 약품처리 불필요, 추가비용 없음
  • 물리적 이온수처리 방식으로 장기간 사용 가능 (10년 이상)
  • 호소 내/외부 설치 가능하여 시설부지 불필요

제품 제원

모델명 JH-GT5K JH-GT8K JH-GT10K JH-GT15K
Size 50 mm 80 mm 100 mm 150 mm
적용수량(水量) 3,000 Ton 4,800 Ton 6,000 Ton 9,000 Ton
중량 40 Kg 50 Kg 65 Kg 75 Kg
유효거리(반경) 25 M 30 M 35 M 40 M
Set 구성(추가 펌프 적용시) 0.5 HP 1 HP 1 HP 1~2 HP
주의사항
  • 제품설치 전 반드시 안전사고에 유의
  • 감전사고 방지를 위해 접지 및 누전차단기 설치
  • 펌프 내 이물질 혼입을 방지하기 위해 호수 바닥에서 50cm 이상 띄워서 설치
  • 사용 중 물풀이나 진흙 등 이물질 혼입으로 인한 펌프 막힘 현상이 발생하지 않도록 주의 및 관찰
  • 연 1회 제품내부(펌프 및 본체)의 이물질 제거 및 청소

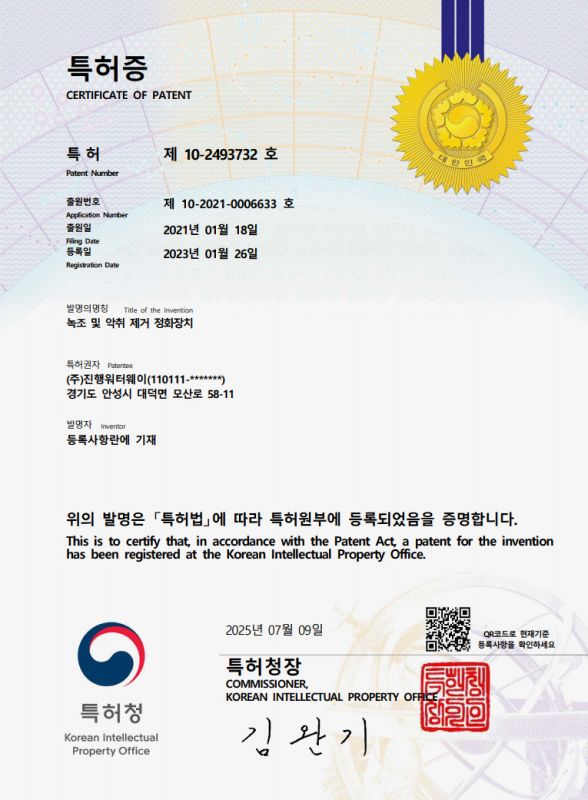

특허

제품 설치가
필요한 곳

  • 수영장, 야외 물놀이 시설

    물때 제거 및 수질 개선
    (염소 사용 필요 없음)

  • 각종 연못 및 호수

    녹조 방지 및 수질 향상

  • 골프장 (워터해저드) 등

    녹조 제거 및 방지, 악취 제거, 조경 향상

  • 동물원, 축사 및 수족관

    동물(가축)에 악영향없이 녹조제거 및 수질 향상

  • 양식장

    물고기, 새우 등 양식 어류에 피해 없이 녹조만 선별 제거

R&D

울산대학교 산학연 협력 신사업 R&D 바우처
  1. 1. 과제명 : 아연이온화 반응장치를 이용한 녹조제거 기술개발
  2. 2. 주체 : 중소벤처기업부
  3. 3. 주관기관 : 진행워터웨이㈜
  4. 4. 공동개발기관 : 울산대학교 산학협력단
  5. 5. 개발기간 : 2019년 06월 01일 ~ 2020년 05월 31일(12개월)
  6. 6. 최종보고 : 2020년 7월 31일
요약
  • 아연이온화 반응장치를 이용한 녹조제거 기술 개발
  • 아연의 이온화에 의한 산화 환원 반응으로 인해 활성산소(과산화수소 H2O2) 생성
  • 물속 금속이온의 촉매 작용으로 수산화갈슘(Ca(OH)2)이 생성
  • 이 수산화갈슘은 인과 반응하여 인산염이 석축되어 녹조의 성장을 저해하고 사멸시킴
결론
  • 유해한 화학약품을 투입하지 않고 물리적 방식으로 녹조를 개선
  • 수질환경 보전하고 생태 건강성을 유지하는 친환경적 기술
  • 정수처리 비용 절감 및 시공이 간편하고 경제적인 비용으로 녹조를 예방하고 저감
기술 안정성 비용 최소화

고순도 금속아연 가공으로 유해물질 미발생
[KS D 1930:2012, WHO 마시는 물 지침자료]

간편한 시공과 설치기간 단축으로 비용 최소화
[1~2개월 내 설치 가능]

아연 발생농도 0.1㎎/L 이하
[먹는 물 수질기준 3㎎/L이하]

외부전원 공급이 없어 유지관리 편의성 증대, 비용 절감

위생안전기준 인증(KC인증)

약품처리 필요하지 않아 비용 절감

약품을 사용하지 않아 인체 무해하고 생태계 보존
[아연이온과 물이 반응하여 과산화수소 발생]

물리적 이온수처리 방식으로 장기간 사용 가능

순환, 반복형 처리 프로세스로 녹조의 재발 방지

호소 내/외부 설치 가능하여 시설부지 불필요
GT이오나이저 설치에 따른 녹조의 변화
녹조제거장치 설치 초기~4일차
구분 초기 녹조류 2일 경과 후 4일 경과 후
변화
탁도(NTU) 31.0 6.25 3.79
Zn²⁺ 농도(ppm) 0 0.34 0.46

녹조류가 바닥에 가라 앉고 탁도가 초기의 1/10수준으로 감소, GT이오나이저에서 용출되는 아연이온으로 녹조류 생장을 저해 시킴을 확인

녹조제거장치 설치 전~10일 차
구분 설치 전(원수) 7일 차 10일 차
미설치
(대조군)
설치
(실험군)

GT이오나이저의 아연이온화 발생으로 대조군 대비 녹조발생이 없음을 확인,
아연음용수 기준 3ppm보다 훨신 적은 0.46ppm수준으로 검출되어 GT이오나어저
사용에 따른 안정적 수질을 확인함.

GT이오나이저 활성산소에 따른 수질 분석 결과

(분석기관: KOTITI 시험연구원)

검사항목 단위 검사결과
대조군(미설치) 설치
일반세균 CFU/ml 87 61
총대장균군 군수/100ml 불검출 불검출
클로로필-a mg/m³ 8.4 1.0
2-MIB mg/L 불검출 불검출
지오스민 mg/L 0.002 불검출

  • 일반세균 감소

  • 클로로필 a 확연한 감소

  • 지오스민 불검출

※ 클로로필a는 광합성을 수행하는 생물에서 발견되는 녹색색소로 녹조의 원인, 지오스민은 녹조냄새의 원인성분

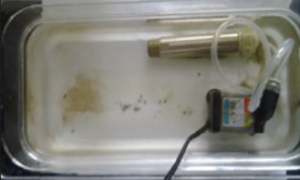

GT이오나이저 실험결과
  1. 1. 실험 대상 : 환경부 지정 유해남조류 Anabena
  2. 2.실험 조건 : 수온 20~25℃, 동일농도, 5L 배양조
  3. 3. 실험 방법 :GT이오나이저를 이용한 녹조제거 실험
구분 0 Day 1 Day 3 Day 4 Day 7 Day 17 Day
미설치
설치
실험 결과
  • 7일차 – 녹조의 50% 감소
  • 17일차 – 90% 이상 녹조 제거
